Bàn xoay máy phay chính xác VIT Vertex
Thương hiệu: Vertex
Xuất xứ: Đài Loan
Bảo hành: 06 tháng

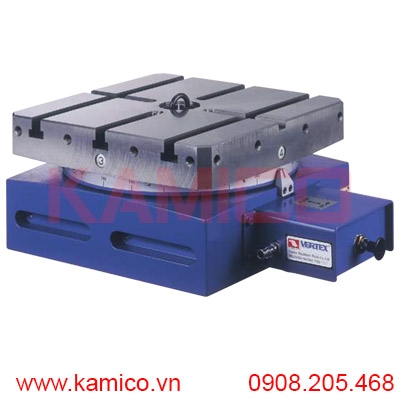

Bàn xoay máy phay chính xác VIT Vertex | Precision Index Table
Mã hàng: VIT-300-15; VIT-450-1; VIT-450-5 VIT-600-1; VIT-600-5; VIT-700-1 VIT-700-5; VIT-800-5; VIT-1000-5; VIT-1200-5
Bàn xoay máy phay VIT Vertex (Precision Index Table) là dòng sản phẩm cao cấp chuyên dùng cho máy phay, máy khoan, máy mài và gia công chính xác. Sản phẩm được thiết kế bằng gang FC-35 chịu lực cao, chống biến dạng, có độ bền vượt trội và khả năng chịu tải lớn.
Bàn xoay VIT sử dụng cơ cấu Hirth Coupling kép cho độ chính xác định vị cao ±3 giây, đảm bảo hoạt động ổn định trong thời gian dài. Đây là lựa chọn lý tưởng cho gia công phay-bào, khoan lỗ, mài phẳng và gia công khuôn mẫu.
Đặc điểm nổi bật
Độ chính xác cao: cơ cấu Hirth Coupling 2 mảnh, độ chính xác định vị ±3 giây.
Kết cấu cứng vững: thân gang FC-35 chống mài mòn và biến dạng.
Khả năng tải trọng lớn: từ 500 kg đến 6000 kg.
Kẹp chặt mạnh mẽ: chịu lực cắt, khoan và phay nặng.
Dễ vận hành: kẹp/mở bàn bằng khí nén, thao tác nhanh chóng.
Linh hoạt: xoay bàn theo phương thuận chiều & ngược chiều kim đồng hồ.
Ứng dụng đa dạng: phay rãnh, chia độ chính xác, gia công bánh răng, khuôn mẫu.
Thông số kỹ thuật:
|
Model (ORDER NO.) |
Kích thước bàn (mm) |
Chiều cao (mm) |
Lỗ trục chính (mm) |
Rãnh T (mm) |
Hành trình nâng kẹp (mm) |
Điều khiển |
Góc chia |
Độ chính xác chia |
Tải trọng tối đa (kg) |
Tải trọng cho phép (kg) |
Lực kẹp (kg) |
Trọng lượng N.W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
VIT-300-15 |
300×300 |
160 |
30 |
14 |
5 |
Tay quay |
15° |
±3 giây |
1200 |
500 |
2200 |
94 |
|
VIT-450-1 |
450×450 |
170 |
30 |
18 |
5 |
Khí nén |
1° |
±3 giây |
2400 |
1000 |
3200 |
205 |
|
VIT-450-5 |
450×450 |
170 |
30 |
18 |
5 |
Khí nén |
5° |
±3 giây |
2400 |
1000 |
3200 |
205 |
|
VIT-600-1 |
600×600 |
200 |
40 |
20 |
5 |
Khí nén |
1° |
±3 giây |
3400 |
2000 |
3200 |
320 |
|
VIT-600-5 |
600×600 |
200 |
40 |
20 |
5 |
Khí nén |
5° |
±3 giây |
3400 |
2000 |
3200 |
320 |
|
VIT-700-1 |
700×700 |
220 |
40 |
20 |
8 |
Khí nén |
1° |
±3 giây |
3400 |
3000 |
3200 |
400 |
|
VIT-700-5 |
700×700 |
220 |
40 |
20 |
8 |
Khí nén |
5° |
±3 giây |
3400 |
3000 |
3200 |
400 |
|
VIT-800-5 |
800×800 |
280 |
60 |
22 |
8 |
Khí nén |
5° |
±3 giây |
4500 |
5000 |
5400 |
600 |
|
VIT-1000-5 |
1000×1000 |
340 |
60 |
22 |
8 |
Khí nén |
5° |
±3 giây |
6000 |
5000 |
5400 |
1000 |
|
VIT-1200-5 |
1200×1200 |
340 |
80 |
22 |
8 |
Khí nén |
5° |
±3 giây |
7000 |
6000 |
8100 |
2200 |
Ứng dụng
Gia công phay bánh răng, phay rãnh, gia công lỗ chia đều.
Dùng trên máy phay CNC, máy mài, máy khoan phay chính xác.
Thích hợp cho ngành khuôn mẫu, gia công cơ khí chính xác, sản xuất công nghiệp nặng.
Hàng Chính Hãng – Có CO, CQ – Giao Nhanh Toàn Quốc
Đầy đủ phụ kiện theo máy
Bảo hành chính hãng
Tư vấn kỹ thuật tận tâm
