Bàn xoay máy phay đứng và ngang Vertex Đài Loan
Thương hiệu: Vertex
Xuất xứ: Đài Loan
Bảo hành: 06 tháng

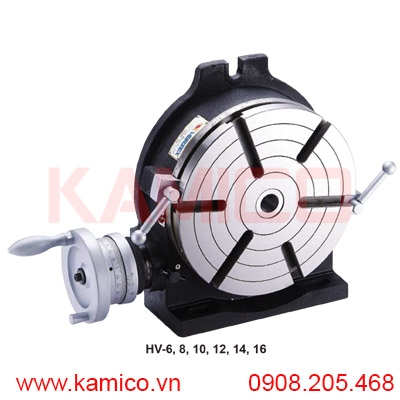

Bàn xoay phay phay đứng và ngang HV Vertex
Mã hàng: HV-4; HV-6; HV-8 HV-10; HV-12; HV-14; HV-16
Bàn xoay phay đứng và ngang Vertex HV là dòng Horizontal/Vertical Rotary Table chất lượng cao, được sử dụng rộng rãi trong gia công cơ khí chính xác, đặc biệt trên máy phay, máy khoan, máy mài.

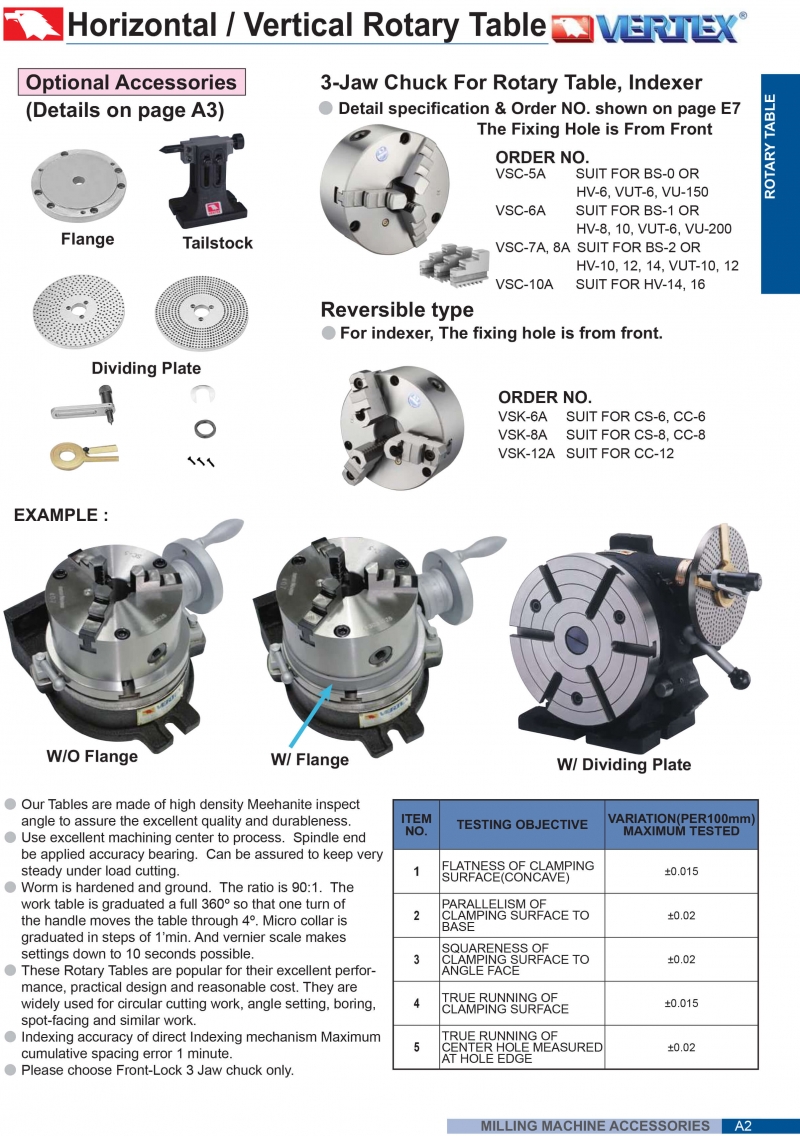

Sản phẩm được thiết kế đa năng: có thể sử dụng ở cả phương ngang và phương đứng, kết hợp với các phụ kiện như mâm cặp, đĩa chia độ, ụ động để thực hiện các nguyên công phức tạp như phay rãnh, chia độ, khoan lỗ tròn, gia công biên dạng 3D.
Đặc điểm nổi bật
Thiết kế 2 trong 1: dùng được ở cả phương ngang và phương đứng.
Độ chính xác cao, kết cấu cứng vững.
Khả năng tải trọng lớn: từ 35 kg đến 140 kg (ngang) và 18 kg đến 70 kg (đứng).
Đa dạng kích thước bàn xoay: Ø100 mm đến Ø406 mm, phù hợp nhiều loại máy.
Ứng dụng linh hoạt: phay rãnh, gia công bánh răng, chia độ, gia công lỗ vòng tròn.
Center Sleeve tiêu chuẩn MT2 – MT4 dễ dàng lắp mâm cặp hoặc phụ kiện.

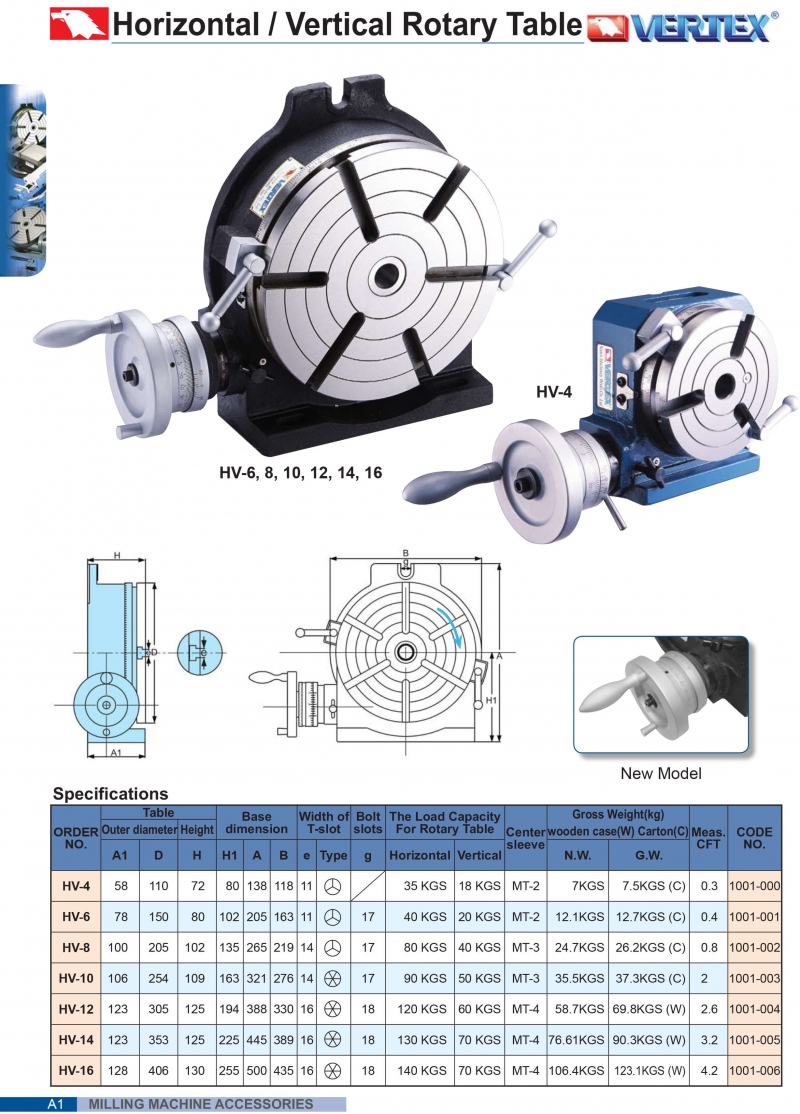

Thông số kỹ thuật:
|
Model (ORDER NO.) |
Đường kính bàn (mm) |
Chiều cao (H) (mm) |
Kích thước đế (A×B) (mm) |
Rãnh T (mm) |
Sức tải ngang (kg) |
Sức tải đứng (kg) |
Lỗ côn tâm (MT) |
Trọng lượng (N.W/G.W) |
Code No. |
|---|---|---|---|---|---|---|---|---|---|
|
HV-4 |
Ø100 |
80 |
138 × 118 |
11 |
35 |
18 |
MT-2 |
7 / 7.5 kg |
1001-000 |
|
HV-6 |
Ø150 |
102 |
205 × 163 |
11 |
40 |
20 |
MT-2 |
12.1 / 12.7 kg |
1001-001 |
|
HV-8 |
Ø200 |
110 |
276 × 205 |
14 |
60 |
30 |
MT-3 |
26.1 / 26.2 kg |
1001-002 |
|
HV-10 |
Ø254 |
130 |
330 × 276 |
17 |
90 |
65 |
MT-3 |
35.5 / 37.3 kg |
1001-003 |
|
HV-12 |
Ø300 |
145 |
388 × 330 |
18 |
120 |
65 |
MT-4 |
58.7 / 69.8 kg |
1001-004 |
|
HV-14 |
Ø353 |
165 |
445 × 389 |
18 |
130 |
65 |
MT-4 |
76.6 / 90.5 kg |
1001-005 |
|
HV-16 |
Ø406 |
180 |
500 × 435 |
18 |
140 |
70 |
MT-4 |
106.4 / 123.1 kg |
1001-006 |
Ứng dụng
Dùng trên máy phay vạn năng, máy phay CNC, máy khoan.
Chia độ bánh răng, lỗ tròn, phay rãnh then, gia công bề mặt nghiêng.
Gia công khuôn mẫu, chi tiết cơ khí chính xác, công nghiệp phụ trợ.
