Bàn xoay nghiêng vạn năng HUT-300 Homge
Thương hiệu: Homge
Xuất xứ: Đài Loan
Bảo hành: 06 tháng

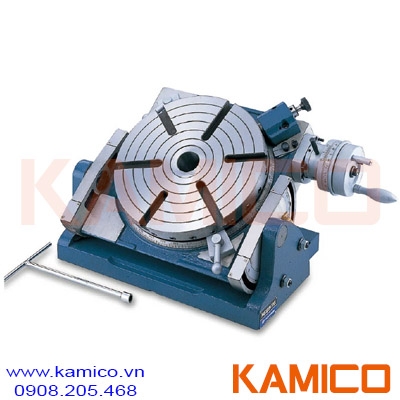

Bàn xoay nghiêng vạn năng HUT-300 Homge
Mã hàng: HUT-300; HUT-300DP; HUT-300TS
Bàn xoay nghiêng vạn năng HUT-300 của Homge là thiết bị hỗ trợ gia công cơ khí chính xác, chuyên dụng cho các công việc phay, khoan, doa, cắt rãnh, chia độ và gia công biên dạng phức tạp.
Thiết kế linh hoạt cho phép bàn xoay có thể nghiêng từ 0° đến 90°, giúp dễ dàng gia công ở nhiều góc độ khác nhau, đáp ứng yêu cầu sản xuất hiện đại.
Đặc điểm nổi bật
Chia độ nhanh (Quick Manual Indexing) với 24 lỗ chia trên vành bàn.
Dải nghiêng 90°, dễ dàng chuyển đổi từ vị trí ngang sang thẳng đứng.
Tỷ số truyền 90:1, vận hành êm ái, độ chính xác cao.
Chia trực tiếp các số 2, 3, 4, 6, 8, 12, 24 mà không cần đĩa chia ngoài.
Phụ kiện tùy chọn: Đĩa chia độ (HUT-300DP), ụ động (HUT-300TS), mâm cặp 3 chấu 7”, 8”, 9”.
Ứng dụng đa dạng: Phay bánh răng, gia công biên dạng xoắn, khoan lỗ trên đường tròn.

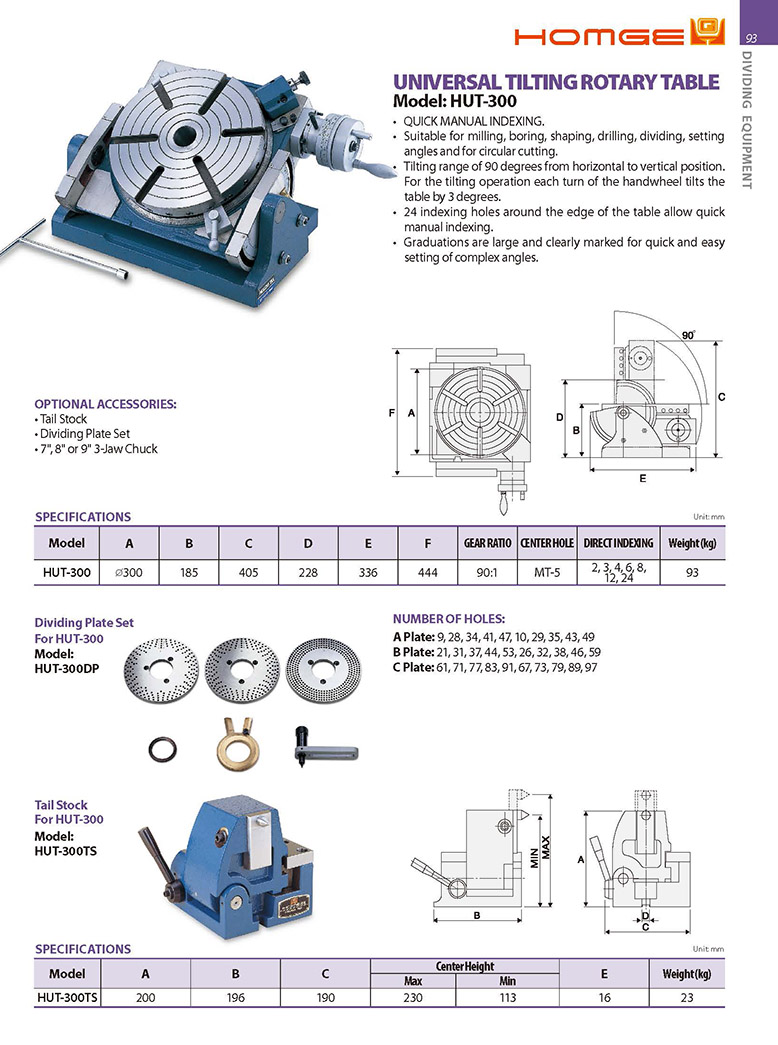

Thông số kỹ thuật:
1. Bàn xoay HUT-300
|
Model |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
Tỷ số truyền |
Lỗ trục chính |
Chia trực tiếp |
Trọng lượng (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
|
HUT-300 |
Ø300 |
185 |
405 |
228 |
336 |
444 |
90:1 |
MT-5 |
2,3,4,6,8,12,24 |
93 |
2. Bộ đĩa chia độ HUT-300DP
Gồm 3 đĩa với số lỗ:
Đĩa A: 9, 28, 34, 41, 47, 10, 29, 35, 43, 49
Đĩa B: 21, 31, 37, 44, 53, 26, 32, 38, 46, 59
Đĩa C: 61, 71, 77, 83, 91, 67, 73, 79, 89, 97
3. Ụ động HUT-300TS
|
Model |
A (mm) |
B (mm) |
C (mm) |
Chiều cao tâm (mm) |
Trọng lượng (kg) |
|---|---|---|---|---|---|
|
HUT-300TS |
200 |
196 |
190 |
113-230 |
23 |
Ứng dụng
Phay bánh răng, trục ren xoắn, cam phức tạp.
Gia công khoan lỗ đều trên đường tròn.
Phù hợp với máy phay vạn năng, máy phay CNC, máy khoan-phay.
Lý tưởng cho ngành chế tạo khuôn mẫu, cơ khí chính xác, ô tô, hàng không.
Hàng Chính Hãng – Có CO, CQ – Giao Nhanh Toàn Quốc
Đầy đủ phụ kiện theo máy
Bảo hành chính hãng
Tư vấn kỹ thuật tận tâm
