Bộ kẹp phôi 52 chi tiết CK Vertex
Thương hiệu: Vertex
Xuất xứ: Đài Loan
Bảo hành: 06 tháng

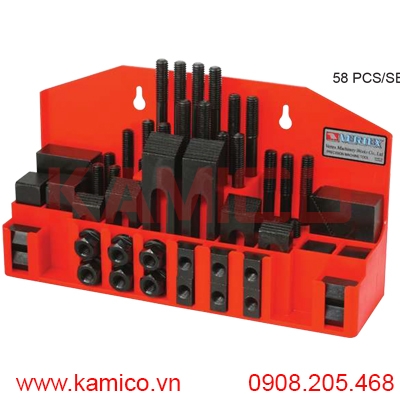

Bộ kẹp phôi 52 chi tiết CK Vertex
CK-08; CK-10; CK-103A; CK-105, CK-12A; CK-12B; CK-103B; CK-105B, CK-14; CK-16; CK-104A; CK-206; CK-18; CK-20; CK-104B
Bộ kẹp phôi 52 chi tiết Vertex (CK Series) là dụng cụ gá kẹp chuyên dụng trong gia công cơ khí, CNC và máy phay. Sản phẩm được thiết kế tiện dụng, bao gồm đầy đủ phụ kiện như bulong, đai ốc, tấm kẹp, khối đệm… giúp cố định chi tiết gia công chắc chắn, an toàn và nhanh chóng.
Đặc điểm nổi bật
Chất liệu thép tôi cứng: Xử lý nhiệt bề mặt phủ đen chống mài mòn, chống gỉ sét.
Đa dạng kích thước: Gồm cả hệ mét (Metric Size) và hệ inch (Inch Size), dễ dàng lựa chọn theo bàn máy.
Thiết kế đầy đủ phụ kiện:
24 bulong (Studs) nhiều kích cỡ: 75/100/125/150/175/200 mm.
6 đai ốc T (T-Nuts).
4 đai ốc nối (Coupling Nuts).
6 đai ốc bích (Flange Nuts).
6 tấm kẹp (Step Clamps).
6 khối đệm bậc (Step Blocks).
Ứng dụng linh hoạt: Dùng để gá kẹp chi tiết khi gia công CNC, phay, khoan, hoặc lắp ráp cơ khí.
Tiện lợi khi sử dụng: Sắp xếp gọn gàng trong khay nhựa cứng (từ CK-08 đến CK-16). Với CK-18, CK-20, CK-206 được đóng trong hộp gỗ chắc chắn.

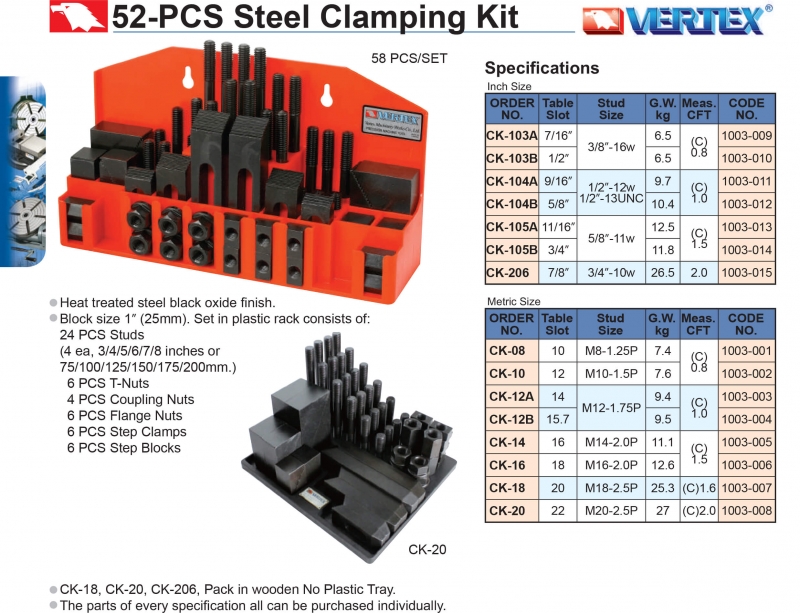

Thông số kỹ thuật
Hệ Mét (Metric Size)
|
Model |
Kích thước rãnh bàn (Table Slot) |
Ren bulong (Stud Size) |
Trọng lượng (G.W.) |
Code No. |
|---|---|---|---|---|
|
CK-08 |
10 mm |
M8-1.25P |
7.4 kg |
1003-001 |
|
CK-10 |
12 mm |
M10-1.5P |
7.6 kg |
1003-002 |
|
CK-12A |
14 mm |
M12-1.75P |
9.4 kg |
1003-003 |
|
CK-12B |
15.7 mm |
M12-1.75P |
9.5 kg |
1003-004 |
|
CK-14 |
16 mm |
M14-2.0P |
11.1 kg |
1003-005 |
|
CK-16 |
18 mm |
M16-2.0P |
12.6 kg |
1003-006 |
|
CK-18 |
20 mm |
M18-2.5P |
25.3 kg |
1003-007 |
|
CK-20 |
22 mm |
M20-2.5P |
27 kg |
1003-008 |
Ứng dụng
Máy CNC, máy phay, máy khoan: Cố định phôi chắc chắn trong suốt quá trình gia công.
Xưởng cơ khí, chế tạo khuôn mẫu: Hỗ trợ gá kẹp chi tiết nhanh chóng và chính xác.
Ngành công nghiệp sản xuất: Phù hợp khi lắp ráp, kiểm tra và định vị chi tiết.
Hàng Chính Hãng – Có CO, CQ – Giao Nhanh Toàn Quốc
Đầy đủ phụ kiện theo máy
Bảo hành chính hãng
Tư vấn kỹ thuật tận tâm
Liên hệ để được tư vấn và báo giá tốt nhất
Hotline: 0908 205 468
Email: sales@kamico.com.vn
Website: https://kamico.vn | https://kamico.com.vn
