Đầu chia độ bán vạn năng BS-0; BS-1; BS-0-J-5; BS-1-J-6 Vertex
Thương hiệu: Vertex
Xuất xứ: Đài Loan
Bảo hành: 06 tháng

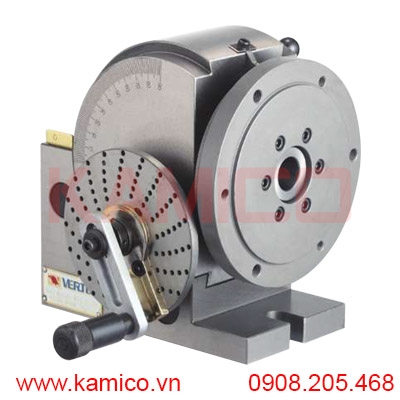

Đầu chia độ bán vạn năng BS-0; BS-1; BS-0-J-5; BS-1-J-6 Vertex
Đầu chia độ bán vạn năng Vertex BS Series (BS-0, BS-1, BS-0-J-5, BS-1-J-6) là thiết bị chuyên dụng cho máy phay, giúp chia độ chính xác trong gia công bánh răng, then hoa, và các chi tiết yêu cầu chia đều góc. Sản phẩm có độ chính xác cao, cấu tạo chắc chắn, phù hợp cho cả gia công thô và tinh.
Đặc điểm nổi bật
Độ chính xác cao: Tỉ số truyền 40:1, bánh vít và trục vít được tôi cứng và mài chính xác.
Linh hoạt góc chia: Có thể chia độ trực tiếp, gián tiếp và vi sai, dễ dàng chia mọi góc từ 2 đến 50 và nhiều dãy số từ 52 đến 380.
Đầu xoay đa góc: Xoay từ 10° dưới phương ngang đến 90° theo phương đứng, cố định chắc chắn, đảm bảo gia công ổn định.
Trục chính cứng vững: Gắn trên ổ bi côn, có lỗ xuyên tâm (Through Hole) cho gá lắp dễ dàng.
Tùy chọn mâm cặp: Có thể lắp mâm cặp 3 chấu (BS-0-J-5, BS-1-J-6) để kẹp phôi tròn tiện lợi.

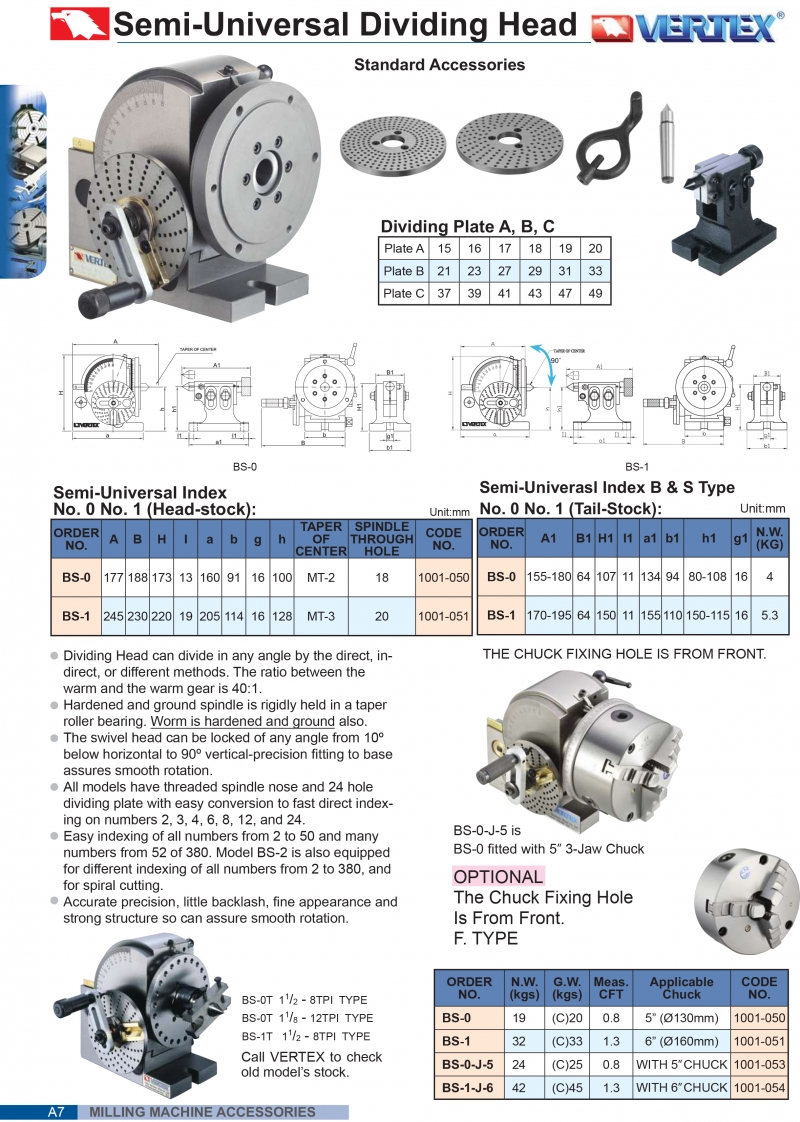

Thông số kỹ thuật:
Head-stock (Đầu chính)
|
Model |
A (mm) |
B (mm) |
H (mm) |
I (mm) |
a (mm) |
b (mm) |
g (mm) |
h (mm) |
Taper |
Lỗ xuyên tâm (mm) |
CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
BS-0 |
177 |
188 |
173 |
160 |
91 |
16 |
100 |
- |
MT-2 |
Ø18 |
1001-050 |
|
BS-1 |
245 |
230 |
220 |
205 |
114 |
16 |
128 |
- |
MT-3 |
Ø20 |
1001-051 |
Tail-stock (Đầu chống tâm)
|
Model |
A1 (mm) |
B1 (mm) |
H1 (mm) |
I1 (mm) |
a1 (mm) |
b1 (mm) |
h1 (mm) |
g1 (mm) |
Trọng lượng (kg) |
CODE NO. |
|---|---|---|---|---|---|---|---|---|---|---|
|
BS-0 |
155-180 |
84 |
107 |
114 |
134 |
94 |
80-108 |
16 |
4 |
1001-050 |
|
BS-1 |
170-195 |
64 |
150 |
150 |
155 |
110 |
150-115 |
16 |
5.3 |
1001-051 |
Ứng dụng
Gia công bánh răng, then hoa, bánh vít.
Khoan, phay lỗ chia đều.
Gia công chi tiết yêu cầu chia độ chính xác cao.
Sử dụng rộng rãi trong sản xuất cơ khí chính xác, công nghiệp chế tạo máy.
