Đầu chia độ mâm cặp 3 chấu CS-6; CS-8 Vertex
Thương hiệu: Vertex
Xuất xứ: Đài Loan
Bảo hành: 06 tháng

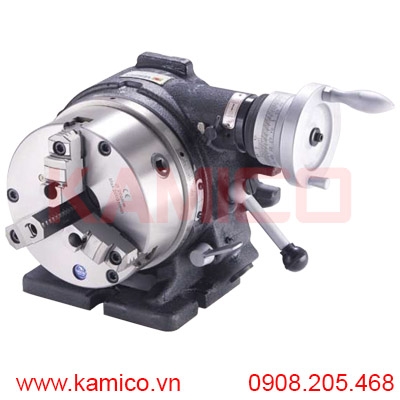

Đầu chia độ mâm cặp 3 chấu CS-6; CS-8 Vertex
Đầu chia độ mâm cặp 3 chấu CS-6 và CS-8 của Vertex kết hợp ưu điểm của đầu chia độ vạn năng và đầu chia độ bánh răng trục vít, mang đến độ chính xác cao và khả năng làm việc linh hoạt. Sản phẩm thích hợp sử dụng trên máy phay, máy khoan và các thiết bị gia công cơ khí chính xác.
Đặc điểm nổi bật
Chia độ trực tiếp và gián tiếp: Cho phép chia các số 2, 3, 4, 6, 8, 12, 24 một cách dễ dàng nhờ đĩa chia 24 rãnh.
Cơ cấu trục vít chính xác: Tỉ số truyền 1:90, vạch chia 1 phút, đọc chính xác đến 10 giây trên du xích.
Đa năng: Có thể sử dụng như bàn xoay nằm ngang – thẳng đứng khi tháo mâm cặp.
Bao gồm phụ kiện tiêu chuẩn: Mâm cặp 3 chấu, đĩa che (masking plate) và mâm phẳng (face plate).
Vật liệu cứng vững: Đảm bảo độ bền cao, ổn định trong quá trình gia công.

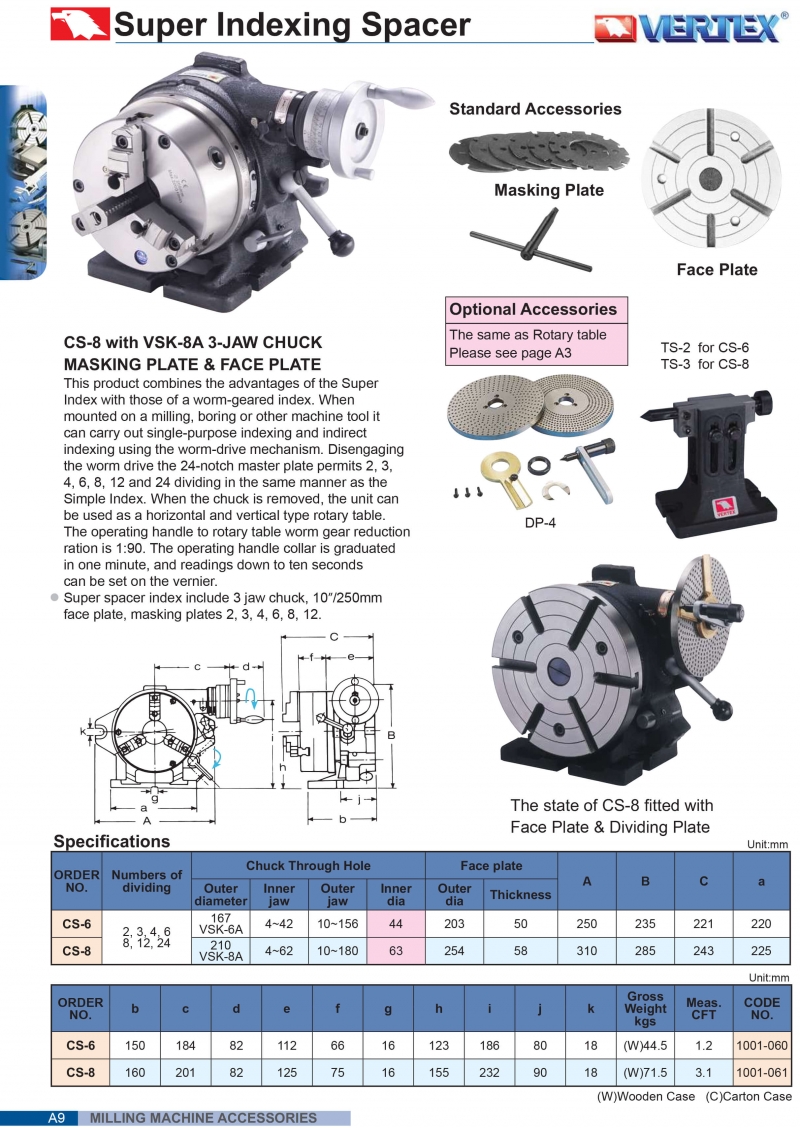

Thông số kỹ thuật
|
Model |
Số chia độ |
Đường kính mâm cặp ngoài (mm) |
Đường kính kẹp trong (mm) |
Đường kính kẹp ngoài (mm) |
Lỗ xuyên tâm (mm) |
Mâm phẳng (mm) |
Kích thước (A×B×C×a) (mm) |
Trọng lượng (Kg) |
Mã sản phẩm (CODE NO.) |
|---|---|---|---|---|---|---|---|---|---|
|
CS-6 |
2, 3, 4, 6, 8, 12, 24 |
Ø167 (VSK-6A) |
4 ~ 42 |
10 ~ 156 |
Ø44 |
Ø203 × 50 |
250 × 235 × 221 × 220 |
44.5 |
1001-060 |
|
CS-8 |
2, 3, 4, 6, 8, 12, 24 |
Ø210 (VSK-8A) |
10 ~ 62 |
10 ~ 180 |
Ø63 |
Ø254 × 58 |
310 × 285 × 243 × 225 |
71.5 |
1001-061 |
Ứng dụng
Gia công rãnh then, bánh răng, bánh vít trên máy phay.
Khoan và phay lỗ chia đều.
Gia công các chi tiết yêu cầu độ chính xác cao trong ngành chế tạo máy.
Hàng Chính Hãng – Có CO, CQ – Giao Nhanh Toàn Quốc
Đầy đủ phụ kiện theo máy
Bảo hành chính hãng
Tư vấn kỹ thuật tận tâm
