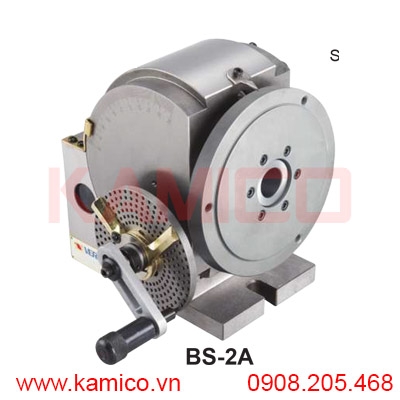

Đầu chia độ vạn năng BS-2; BS-2A Vertex
Thương hiệu: Vertex
Xuất xứ: Đài Loan
Bảo hành: 06 tháng
Đầu chia độ vạn năng BS-2; BS-2A Vertex
Mã hàng: BS-2; BS-2-J-6; BS-2-J-8; BS-2A; BS-2A-J-6; BS-2A-J-8
Đầu chia độ vạn năng Vertex dòng BS-2, BS-2A là phụ kiện không thể thiếu trong gia công cơ khí chính xác, đặc biệt trong gia công bánh răng, then hoa, rãnh xoắn, và các chi tiết yêu cầu chia độ chính xác cao.
Sản phẩm được sử dụng rộng rãi trên máy phay vạn năng, máy phay CNC, giúp tăng năng suất, độ chính xác và linh hoạt trong sản xuất.
Đặc điểm nổi bật
Chia độ vạn năng (Universal Indexing): Chia góc, chia tròn, chia vi sai, và chia xoắn chính xác.
Thân máy chắc chắn, độ cứng vững cao, đảm bảo độ chính xác lâu dài.
Tích hợp phụ kiện tiêu chuẩn: đĩa chia độ, ụ động đi kèm, càng gá mâm cặp, tâm định vị.
Tùy chọn mâm cặp 6" và 8", đáp ứng đa dạng nhu cầu gia công.
Thiết kế theo tiêu chuẩn quốc tế, dễ dàng lắp đặt trên nhiều loại máy phay khác nhau.

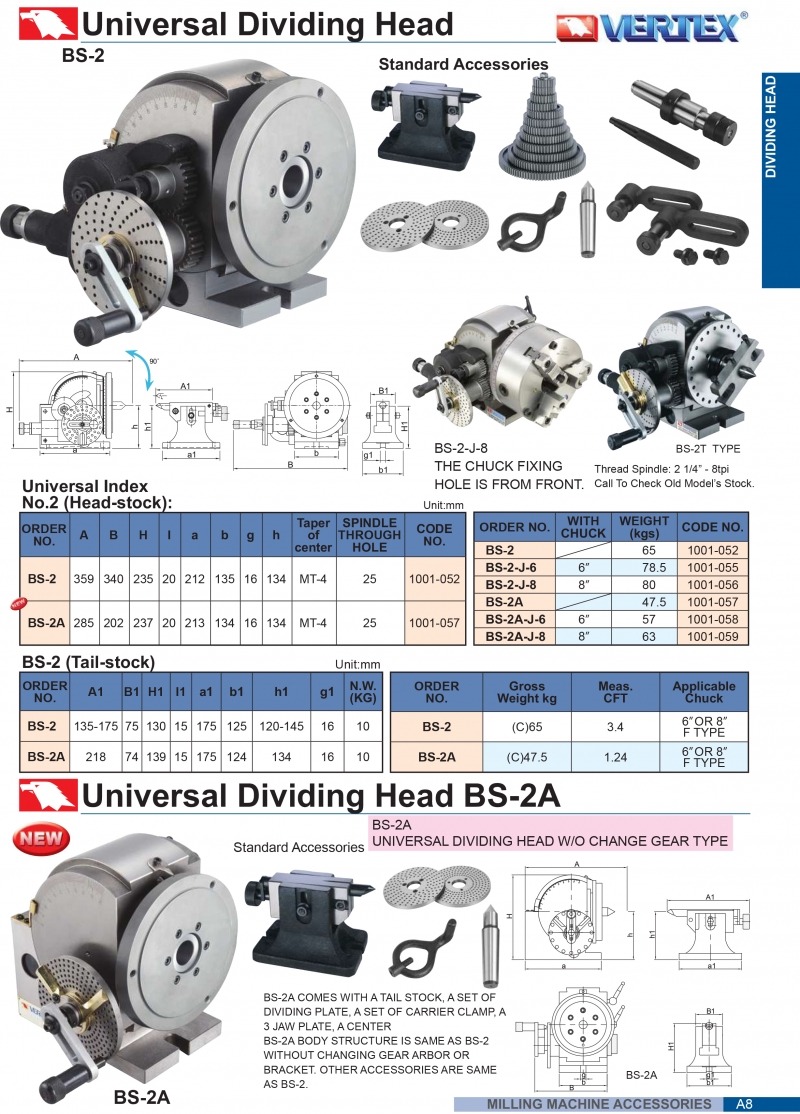

Thông số kỹ thuật:
1. Đầu chính (Head-stock):
|
Model |
A (mm) |
B (mm) |
H (mm) |
Taper |
Lỗ trục chính (mm) |
Trọng lượng (kg) |
Mã SP |
|---|---|---|---|---|---|---|---|
|
BS-2 |
359 |
340 |
235 |
MT-4 |
Ø25 |
65 |
1001-052 |
|
BS-2-J-6 |
– |
– |
– |
MT-4 |
Ø25 |
78.5 (kèm mâm cặp 6”) |
1001-055 |
|
BS-2-J-8 |
– |
– |
– |
MT-4 |
Ø25 |
80 (kèm mâm cặp 8”) |
1001-056 |
|
BS-2A |
285 |
202 |
237 |
MT-4 |
Ø25 |
47.5 |
1001-057 |
|
BS-2A-J-6 |
– |
– |
– |
MT-4 |
Ø25 |
57 (kèm mâm cặp 6”) |
1001-058 |
|
BS-2A-J-8 |
– |
– |
– |
MT-4 |
Ø25 |
63 (kèm mâm cặp 8”) |
1001-059 |
2. Ụ động (Tail-stock):
|
Model |
A1 (mm) |
B1 (mm) |
H1 (mm) |
Trọng lượng (kg) |
|---|---|---|---|---|
|
BS-2 |
135-175 |
75 |
130-145 |
10 |
|
BS-2A |
218 |
74 |
139-145 |
10 |
Ứng dụng
Gia công bánh răng trụ, bánh răng côn, bánh vít.
Gia công trục then hoa, trục ren xoắn, cam phức tạp.
Chia độ chính xác cho chi tiết cần nhiều vị trí khoan, phay.
Phù hợp với máy phay vạn năng, máy phay CNC, máy khoan – phay.
