Đầu chuyển góc vạn năng chuôi BT40, BT50, SK40, SK50 Vertex
Thương hiệu: Vertex
Xuất xứ: Đài Loan
Bảo hành: 06 tháng

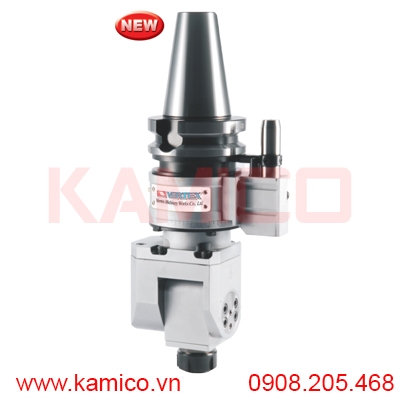

Đầu chuyển góc vạn năng chuôi BT40, BT50, SK40, SK50 Vertex
BT40-UAER25-182; BT50-UAER25-200; SK40-UAER25-176; SK50-UAER25-178
Đầu chuyển góc vạn năng Vertex (NC Universal Angular Head) là phụ kiện quan trọng trong gia công cơ khí chính xác, cho phép điều chỉnh góc cắt từ 0° đến 90° với bước chia 2°, đồng thời có thể xoay 360°. Sản phẩm sử dụng chuẩn chuôi BT40, BT50, SK40, SK50 và collet ER32, phù hợp cho nhiều loại máy CNC.
Đặc điểm nổi bật
Xoay 360° và chỉnh góc 0° – 90°: Linh hoạt trong nhiều dạng gia công phức tạp.
Thân máy cứng vững, độ chính xác cao: Đảm bảo độ ổn định khi cắt gọt.
Thiết kế nhỏ gọn: Giảm nhiễu, dễ dàng lắp đặt và sử dụng.
Hỗ trợ chuẩn BT & SK, collet ER32: Đa dạng ứng dụng, tiện lợi cho nhiều loại máy CNC.
Phù hợp ATC: Thích hợp dùng trong hệ thống thay dao tự động.
Không cần kỹ sư chuyên biệt: Lắp đặt và sử dụng dễ dàng.

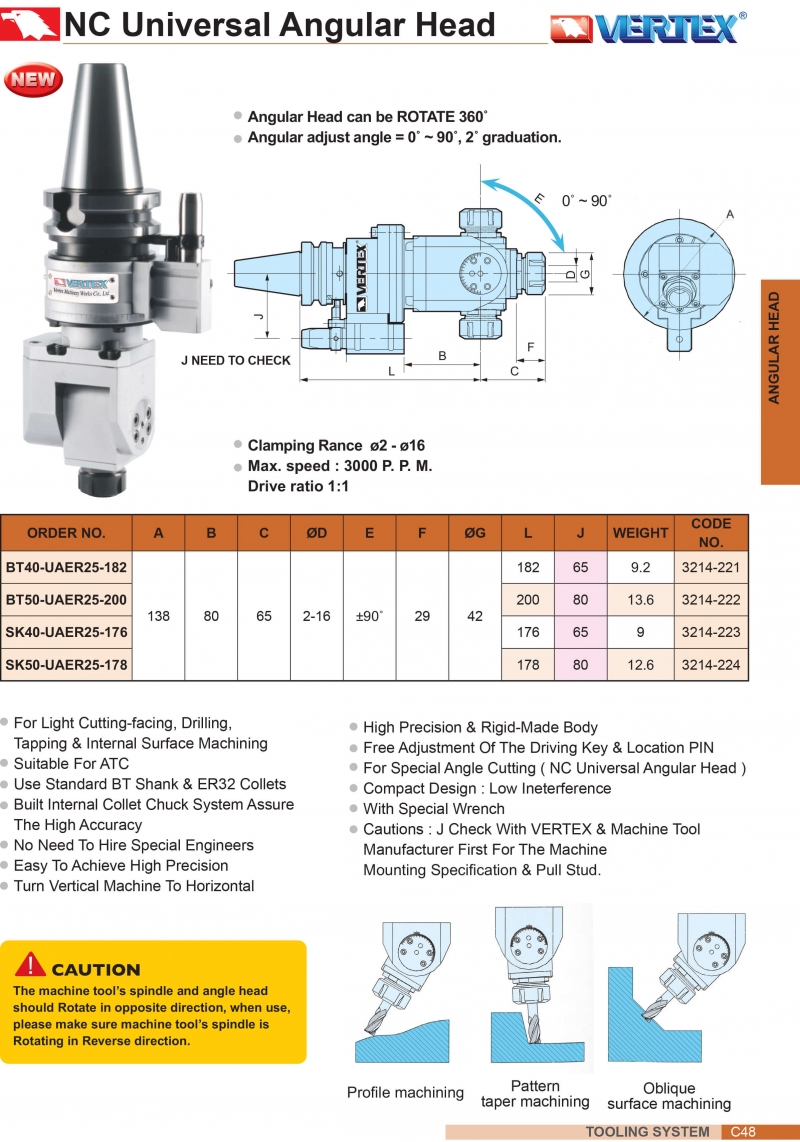

Thông số kỹ thuật
|
Mã hàng |
Chuôi |
A |
B |
C |
ØD |
E |
F |
ØG |
L |
J |
Trọng lượng (kg) |
Code No. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
BT40-UAER25-182 |
BT40 |
138 |
80 |
65 |
Ø2~16 |
±90° |
29 |
42 |
182 |
65 |
9.2 |
3214-221 |
|
BT50-UAER25-200 |
BT50 |
138 |
80 |
65 |
Ø2~16 |
±90° |
29 |
42 |
200 |
80 |
13.6 |
3214-222 |
|
SK40-UAER25-176 |
SK40 |
138 |
80 |
65 |
Ø2~16 |
±90° |
29 |
42 |
176 |
65 |
9 |
3214-223 |
|
SK50-UAER25-178 |
SK50 |
138 |
80 |
65 |
Ø2~16 |
±90° |
29 |
42 |
178 |
80 |
12.6 |
3214-224 |
Phạm vi kẹp dao: Ø2 – Ø16 mm
Tốc độ tối đa: 3000 vòng/phút
Tỉ số truyền: 1:1
Ứng dụng
Gia công phay mặt, khoan, taro, gia công bề mặt trong.
Thay đổi hướng trục chính từ dọc sang ngang giúp mở rộng phạm vi gia công.
Ứng dụng trong cắt biên dạng, gia công bậc nghiêng, gia công bề mặt xiên.
Dùng cho máy CNC trong ngành khuôn mẫu, cơ khí chính xác, sản xuất linh kiện.
Hàng Chính Hãng – Có CO, CQ – Giao Nhanh Toàn Quốc
Đầy đủ phụ kiện theo máy
Bảo hành chính hãng
Tư vấn kỹ thuật tận tâm
Liên hệ để được tư vấn và báo giá tốt nhất
